راهنمای خرید پریز و سوکت صنعتی سه فاز

پریز و سوکت صنعتی سه فاز برای اتصال دستگاه‌ها، تابلوهای برق، ماشین‌آلات و تجهیزات قابل‌حمل به شبکه برق سه فاز استفاده می‌شود. این اتصالات نسبت به پریزهای معمولی برای شرایط صنعتی طراحی شده‌اند و انتخاب آن‌ها باید براساس جریان نامی، ولتاژ، تعداد پین، نوع نصب، اتصال زمین و شرایط محیط انجام شود.

همه محصولات این دسته مشخصات یکسانی ندارند؛ بنابراین نباید یک آمپر، ولتاژ، تعداد پین یا درجه حفاظت را به تمام مدل‌ها نسبت داد. صفحه مشخصات و علائم حک‌شده روی همان محصول، مبنای نهایی انتخاب هستند.

پریز و سوکت صنعتی سه فاز چیست؟

این تجهیزات مجموعه‌ای از اتصال‌دهنده‌های صنعتی هستند که انتقال برق میان منبع تغذیه و مصرف‌کننده سه فاز را امکان‌پذیر می‌کنند. یک مجموعه اتصال می‌تواند شامل پلاگ یا نری، سوکت یا مادگی، ورودی دستگاه و پریز ثابت باشد.

طراحی بدنه، آرایش پین‌ها و سیستم قفل یا شیار اتصال به جلوگیری از اتصال اشتباه و جداشدن ناخواسته کمک می‌کند. بااین‌حال، دو قطعه فقط زمانی با یکدیگر سازگارند که مشخصات الکتریکی و مکانیکی آن‌ها مطابقت داشته باشد.

انواع پریز و سوکت صنعتی سه فاز

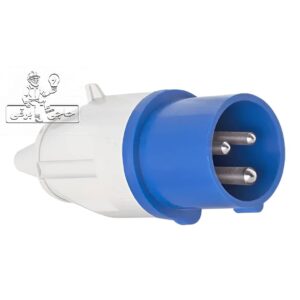

پلاگ یا نری سه فاز

پلاگ صنعتی دارای پین‌های اتصال است و معمولاً روی کابل تجهیزات نصب می‌شود. جریان نامی، تعداد پین، قطر کابل قابل‌پذیرش و موقعیت اتصال ارت باید با مادگی انتخابی هماهنگ باشد.

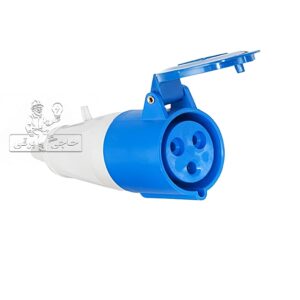

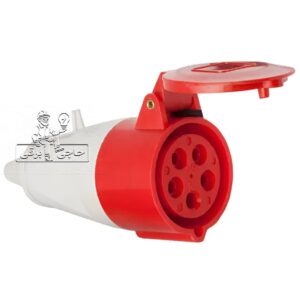

سوکت یا مادگی سیار

مادگی سیار در انتهای کابل نصب می‌شود و برای ساخت کابل رابط صنعتی یا اتصال تجهیزات متحرک کاربرد دارد. کابل باید از نظر تعداد رشته، سطح مقطع، جنس روکش و شرایط محیطی با کاربرد موردنظر تناسب داشته باشد.

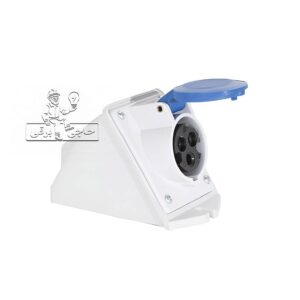

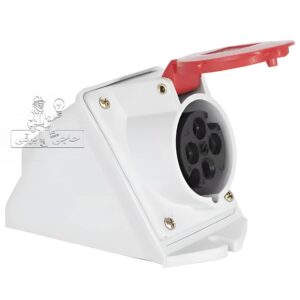

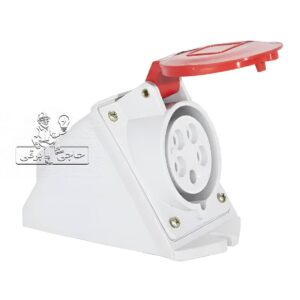

پریز دیواری سه فاز

این مدل روی دیوار، ستون یا سطح ثابت نصب می‌شود. محل ورود کابل، ابعاد نصب، نوع درپوش و درجه حفاظت بدنه از معیارهای مهم انتخاب پریز دیواری هستند.

پریز تابلویی سه فاز

پریز تابلویی روی بدنه تابلو برق یا محفظه تجهیزات نصب می‌شود. ابعاد برش، نوع پیچ‌ها، جهت نصب و فضای پشت تابلو باید پیش از خرید بررسی شود.

ورودی یا سوکت دستگاهی

ورودی دستگاهی روی بدنه ماشین‌آلات، ژنراتور یا تجهیزات صنعتی نصب می‌شود و امکان اتصال کابل تغذیه جداشونده را فراهم می‌کند. این قطعه باید با پلاگ یا مادگی متناظر و مشخصات دستگاه سازگار باشد.

پریز صنعتی کلیددار یا اینترلاک‌دار

در برخی محصولات، پریز همراه با کلید یا مکانیزم اینترلاک عرضه می‌شود. این ساختار می‌تواند مانع قطع یا وصل اتصال در وضعیت نامناسب شود. وجود این قابلیت باید در مشخصات همان مدل تأیید شده باشد.

تفاوت مدل چهارپین و پنج‌پین

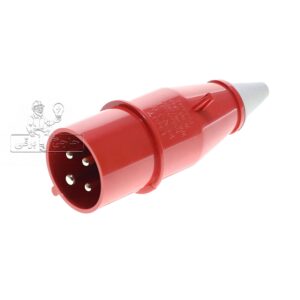

اتصال چهارپین

ساختار چهارپین معمولاً برای سه فاز به‌همراه ارت استفاده می‌شود و مسیر نول ندارد. این مدل فقط برای تجهیزاتی مناسب است که مطابق نقشه و مشخصات سازنده به نول نیاز نداشته باشند.

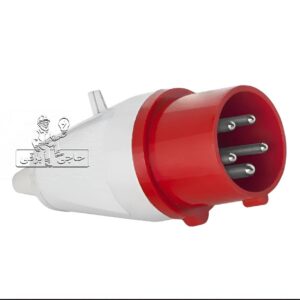

اتصال پنج‌پین

ساختار پنج‌پین معمولاً شامل سه فاز، نول و ارت است. این مدل برای تجهیزاتی قابل بررسی است که علاوه بر فازهای سه‌گانه، به مسیر نول نیز نیاز دارند.

پنج‌پین‌بودن همیشه به معنای مناسب‌بودن محصول برای هر دستگاه سه فاز نیست. جریان، ولتاژ، موقعیت پین‌ها و ساختار دو قطعه نیز باید کاملاً هماهنگ باشند.

هنگام خرید پریز و سوکت صنعتی سه فاز چه نکاتی مهم است؟

جریان نامی

جریان نامی سوکت باید با جریان مصرف‌کننده، مدار، کابل و تجهیزات حفاظتی هماهنگ باشد. جریان راه‌اندازی موتور و شرایط کارکرد دستگاه نیز ممکن است در انتخاب مؤثر باشد.

مقدار جریان در مدل‌های مختلف یکسان نیست؛ بنابراین برای این دسته نباید یک آمپر ثابت تعیین شود.

ولتاژ کاری

ولتاژ نامی محصول باید با شبکه برق و مشخصات دستگاه تطابق داشته باشد. انتخاب فقط براساس ظاهر یا رنگ بدنه کافی نیست و نوشته‌های روی محصول باید بررسی شوند.

تعداد پین و آرایش اتصالات

تعداد پین را براساس نیاز دستگاه به سه فاز، نول و ارت مشخص کنید. نری و مادگی باید از نظر تعداد، موقعیت و ابعاد پین‌ها با یکدیگر سازگار باشند.

وجود اتصال ارت

اتصال زمین در تجهیزات صنعتی اهمیت زیادی دارد. پین ارت سوکت زمانی مؤثر است که کابل، تابلو و سیستم اتصال زمین مجموعه نیز به‌درستی اجرا شده باشند.

درجه حفاظت

اگر محصول در محیط مرطوب، پرگردوغبار، فضای باز یا محل شست‌وشو نصب می‌شود، درجه حفاظت آن باید متناسب با محیط انتخاب شود. درجه IP هر مدل را از اطلاعات رسمی همان محصول بررسی کنید.

نوع نصب

مدل سیار، دیواری، تابلویی یا دستگاهی را براساس محل استفاده انتخاب کنید. استفاده از محصول نامناسب برای شیوه نصب می‌تواند باعث کشیدگی کابل، نفوذ آلودگی یا آسیب اتصالات شود.

قطر و سطح مقطع کابل

ترمینال‌ها و گلند ورودی باید با قطر خارجی و سطح مقطع کابل سازگار باشند. ورود کابل نباید لق باشد و نباید برای بستن گلند، کابل را تحت فشار نامناسب قرار داد.

جنس بدنه

بدنه باید با شرایط محیطی، ضربه، حرارت و مواد موجود در محل نصب تناسب داشته باشد. مقاومت دقیق در برابر مواد شیمیایی یا دمای محیط باید از دیتاشیت محصول بررسی شود.

درپوش و قفل اتصال

درپوش می‌تواند در زمان جدا بودن اتصال از بخش داخلی محافظت کند. سیستم قفل مکانیکی یا حلقه نگهدارنده نیز به پایداری اتصال کمک می‌کند. نوع این امکانات در مدل‌های مختلف متفاوت است.

تفاوت پلاگ، سوکت و پریز صنعتی

پلاگ یا نری دارای پین است و معمولاً به کابل مصرف‌کننده متصل می‌شود. سوکت یا مادگی سیار در انتهای کابل قرار می‌گیرد و پریز صنعتی ثابت روی دیوار یا تابلو نصب می‌شود.

در بازار ممکن است واژه «سوکت» برای چند نوع اتصال استفاده شود؛ بنابراین هنگام سفارش، تنها به نام محصول اکتفا نکنید و تصویر، نری یا مادگی بودن و نوع نصب را نیز بررسی کنید.

کاربرد پریز و سوکت صنعتی سه فاز

این تجهیزات باتوجه‌به مشخصات هر مدل می‌توانند در موارد زیر استفاده شوند:

• ماشین‌آلات صنعتی
• موتورهای سه فاز
• کارگاه و کارخانه
• تابلوهای برق
• ژنراتور و تجهیزات برق موقت
• دستگاه‌های جوش و تجهیزات کارگاهی
• پمپ و تجهیزات تأسیساتی
• پروژه‌های ساختمانی
• نمایشگاه‌ها و رویدادهای موقت
• تجهیزات قابل‌حمل صنعتی

مناسب‌بودن سوکت برای هر دستگاه باید براساس پلاک مشخصات و دستورالعمل سازنده تعیین شود.

تفاوت سوکت صنعتی با پریز معمولی

پریزهای معمولی برای مصارف عمومی ساختمان طراحی می‌شوند؛ اما سوکت صنعتی سه فاز برای مدارها و تجهیزات صنعتی با ساختار اتصال متفاوت کاربرد دارد. تفاوت در ولتاژ، تعداد هادی‌ها، ظرفیت جریان، شکل پین‌ها، شیوه نصب و مقاومت محیطی باعث می‌شود این محصولات جایگزین مستقیم یکدیگر نباشند.

برای تبدیل یک نوع اتصال به نوع دیگر نباید از تبدیل‌های غیراستاندارد یا سیم‌کشی موقت استفاده کرد.

نکات ایمنی نصب و استفاده

• نصب و سیم‌بندی را به برق‌کار واجد صلاحیت بسپارید.
• پیش از نصب، مدار را قطع و بی‌برق‌بودن آن را بررسی کنید.
• نری و مادگی را از نظر جریان، ولتاژ و تعداد پین تطبیق دهید.
• اتصال فازها، نول و ارت باید مطابق نقشه و علائم ترمینال انجام شود.
• از سوکت ترک‌خورده، سوخته، تغییرشکل‌یافته یا دارای پین آسیب‌دیده استفاده نکنید.
• کابل را برای جداکردن اتصال نکشید و بدنه پلاگ را بگیرید.
• در محیط مرطوب، درپوش و درجه حفاظت مناسب را جدی بگیرید.
• اتصال را هنگام عبور جریان بالا به‌صورت ناگهانی جدا نکنید.
• از تبدیل دست‌ساز یا حذف پین ارت خودداری کنید.
• در صورت گرم‌شدن، جرقه یا تغییر رنگ اتصال، استفاده را متوقف کنید.

قیمت پریز و سوکت صنعتی سه فاز

قیمت این محصولات به جریان نامی، تعداد پین، نوع نصب، درجه حفاظت، جنس بدنه، کیفیت ترمینال‌ها، وجود درپوش، قفل یا اینترلاک و برند سازنده بستگی دارد.

برای مقایسه قیمت، دو محصول با مشخصات هم‌رده را کنار یکدیگر قرار دهید. قیمت و موجودی ممکن است تغییر کند؛ بنابراین اطلاعات درج‌شده در صفحه هر کالا در حاجی برقی، مبنای نهایی خرید خواهد بود.

انتخاب تجهیزات برای پروژه

برای انتخاب پریز و سوکت صنعتی، ابتدا مشخصات منبع تغذیه، دستگاه، جریان مصرفی، تعداد هادی‌ها، نوع کابل و شرایط محل نصب را مشخص کنید. سپس محصولی را انتخاب کنید که با تمام اجزای مدار هماهنگ باشد.

ابزار طراح برق آنلاین می‌تواند در برنامه‌ریزی اولیه تجهیزات الکتریکی پروژه به شما کمک کند. برای بررسی اولیه سطح مقطع کابل نیز می‌توانید از محاسبه سایز کابل حاجی برقی استفاده کنید.

اگر پریز و سوکت برای تجهیزات یک پروژه روشنایی صنعتی انتخاب می‌شود، ابزار محاسبه روشنایی حاجی برقی نیز در برآورد اولیه تعداد و توان چراغ‌ها کاربرد دارد. نتیجه ابزارها جایگزین محاسبات مهندسی و دستورالعمل سازنده نیست.

پرسش‌های متداول

پریز و سوکت صنعتی سه فاز چند آمپر است؟

این محصولات در ظرفیت‌های مختلف تولید می‌شوند و نمی‌توان یک آمپر ثابت برای کل دسته تعیین کرد. مقدار نامی روی بدنه و صفحه مشخصات هر مدل را بررسی کنید.

سوکت سه فاز چهارپین بهتر است یا پنج‌پین؟

انتخاب به نیاز دستگاه بستگی دارد. اگر تجهیز به نول نیاز داشته باشد، ساختار اتصال باید مسیر نول را نیز فراهم کند. تصمیم نهایی باید براساس نقشه و مشخصات دستگاه گرفته شود.

آیا نری و مادگی با آمپر متفاوت به یکدیگر متصل می‌شوند؟

صرف اتصال ظاهری معیار مناسبی نیست. نری و مادگی باید از نظر ظرفیت جریان، ولتاژ، تعداد پین و ساختار مکانیکی با یکدیگر مطابقت داشته باشند.

رنگ سوکت صنعتی چه معنایی دارد؟

در برخی سیستم‌های استاندارد، رنگ برای شناسایی اولیه محدوده ولتاژ یا نوع کاربرد استفاده می‌شود؛ اما انتخاب نهایی نباید فقط براساس رنگ انجام شود. علائم و مشخصات درج‌شده روی محصول را بررسی کنید.

آیا می‌توان از سوکت سه فاز بدون ارت استفاده کرد؟

اتصال زمین بخشی از ایمنی بسیاری از تجهیزات صنعتی است. پین ارت را حذف یا تبدیل نکنید و اتصال را مطابق دستورالعمل دستگاه و الزامات پروژه اجرا کنید.

آیا سوکت صنعتی برای فضای باز مناسب است؟

فقط مدلی که درجه حفاظت و شرایط نصب آن برای فضای باز مناسب باشد. درپوش‌داربودن به‌تنهایی برای اثبات مقاومت کامل در برابر آب کافی نیست.

چگونه مدل مناسب را انتخاب کنیم؟

جریان نامی، ولتاژ، تعداد پین، نیاز به نول، اتصال ارت، نوع نصب، درجه حفاظت، قطر کابل و سازگاری نری و مادگی را بررسی کنید.
