راهنمای خرید متعلقات چراغ مگنتی

برای اجرای کامل سیستم روشنایی مگنتی، علاوه بر چراغ و ریل به مجموعه‌ای از قطعات الکتریکی و مکانیکی نیاز است. این قطعات وظیفه تأمین برق، اتصال شاخه‌های ریل، تغییر جهت مسیر، پوشاندن انتهای پروفیل و نصب ریل به‌صورت آویز را بر عهده دارند.

نوع و تعداد متعلقات باید پیش از خرید و براساس نقشه مسیر تعیین شود. انتخاب اشتباه یک رابط یا منبع تغذیه می‌تواند باعث نصب‌نشدن قطعات، قطع جریان یا ناسازگاری چراغ‌ها با سیستم شود.

متعلقات چراغ مگنتی شامل چه قطعاتی است؟

متعلقات موردنیاز به شکل مسیر، نوع ریل و روش نصب بستگی دارد. یک مسیر مستقیم و کوتاه ممکن است فقط به منبع تغذیه، رابط برق و درپوش نیاز داشته باشد؛ اما مسیرهای زاویه‌دار یا چندشاخه به رابط‌های بیشتری احتیاج دارند.

انواع متعلقات چراغ مگنتی

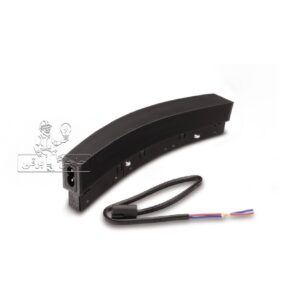

درایور یا منبع تغذیه

در بسیاری از سیستم‌های مگنتی ولتاژ پایین، درایور یا منبع تغذیه برق ورودی را به ولتاژ موردنیاز ریل و چراغ‌ها تبدیل می‌کند. ولتاژ خروجی درایور باید دقیقاً با ولتاژ سیستم یکسان باشد.

برای انتخاب توان درایور، مجموع توان تمام چراغ‌های متصل به آن را محاسبه کنید و حاشیه اطمینان مناسبی در نظر بگیرید. برای نمونه، اگر مجموع توان چراغ‌ها ۸۰ وات باشد، منبع تغذیه نباید دقیقاً در مرز ظرفیت خود کار کند. ظرفیت نهایی باید با دستورالعمل سازنده و شرایط نصب هماهنگ شود.

درایورها ممکن است به‌صورت داخلی، خارجی، ریلی یا قابل نصب در فضای پشت سقف عرضه شوند. پیش از خرید، محل نصب، ابعاد، تهویه و دسترسی برای تعمیرات آینده را بررسی کنید.

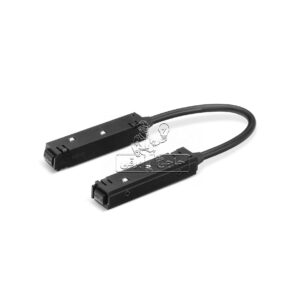

رابط برق ریل مگنتی

رابط برق، خروجی منبع تغذیه را به هادی‌های داخل ریل متصل می‌کند. این قطعه ممکن است در ابتدا، انتها یا بخش مشخصی از مسیر نصب شود.

جهت اتصال، تعداد هادی‌ها، ولتاژ و ابعاد رابط باید با ریل سازگار باشد. رابط برق مشابه از یک سیستم دیگر ممکن است داخل ریل قرار بگیرد اما اتصال الکتریکی صحیح و ایمنی ایجاد نکند.

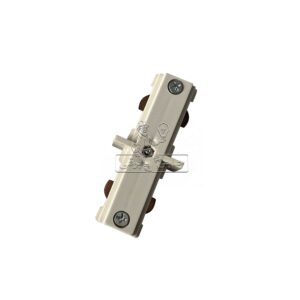

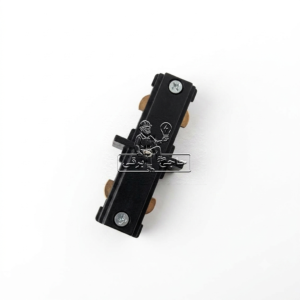

رابط مستقیم ریل مگنتی

رابط مستقیم برای اتصال دو شاخه ریل در یک امتداد استفاده می‌شود. این قطعه به حفظ تراز مسیر و در بعضی سیستم‌ها به انتقال جریان میان دو ریل کمک می‌کند.

هنگام خرید باید مشخص شود رابط فقط نقش مکانیکی دارد یا اتصال الکتریکی را نیز برقرار می‌کند. برای مسیرهای طولانی، محدودیت جریان و روش تغذیه باید بررسی شود.

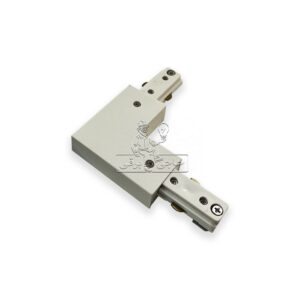

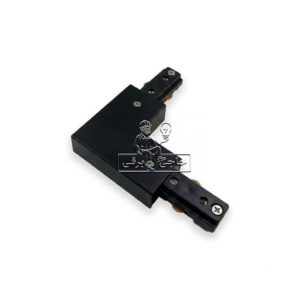

رابط L یا اتصال ۹۰ درجه

رابط L برای ایجاد گوشه ۹۰ درجه و اتصال دو شاخه ریل استفاده می‌شود. این قطعه برای مسیرهایی که روی سقف تغییر جهت می‌دهند کاربرد دارد.

برخی رابط‌های L دارای جهت چپ و راست یا ساختار داخلی متفاوت هستند. پیش از سفارش، جهت حرکت مسیر و شکل قرارگیری هادی‌های ریل را روی نقشه مشخص کنید.

رابط T

رابط T برای ایجاد یک مسیر سه‌طرفه به کار می‌رود. این اتصال در طراحی‌هایی استفاده می‌شود که یک شاخه فرعی از مسیر اصلی جدا می‌شود.

به دلیل تفاوت جهت هادی‌ها، ممکن است رابط T در مدل‌های چپ و راست یا جهت‌های مختلف عرضه شود. نقشه مسیر باید پیش از انتخاب قطعه بررسی شود.

رابط X

رابط X برای ایجاد تقاطع چهارطرفه میان ریل‌ها استفاده می‌شود. این قطعه در شبکه‌های روشنایی گسترده‌تر و طرح‌های هندسی کاربرد دارد.

پیش از خرید رابط X باید مشخص شود سیستم از اتصال چهارطرفه پشتیبانی می‌کند و تغذیه الکتریکی مسیرها به چه صورت انجام می‌شود.

رابط زاویه‌دار سقف به دیوار

در بعضی سیستم‌ها رابط مخصوص برای ادامه مسیر از سقف به دیوار یا اتصال دو سطح عمود بر یکدیگر وجود دارد. این قطعه با رابط L تخت یکسان نیست و باید متناسب با تغییر سطح انتخاب شود.

درپوش انتهایی

درپوش در انتهای باز ریل نصب می‌شود و ظاهر مسیر را تکمیل می‌کند. این قطعه همچنین از تماس ناخواسته با بخش داخلی پروفیل و ورود گردوغبار یا اجسام خارجی جلوگیری می‌کند.

درپوش باید متناسب با ابعاد و شکل دقیق ریل انتخاب شود. رنگ آن نیز بهتر است با ریل هماهنگ باشد.

کیت آویز ریل مگنتی

کیت آویز برای نصب ریل در فاصله مشخصی از سقف استفاده می‌شود و معمولاً شامل کابل، نگهدارنده و قطعات اتصال است. این روش برای سقف‌های بلند، دفاتر، فروشگاه‌ها، کانترها و میزهای کاری کاربرد دارد.

تعداد و فاصله نقاط آویز باید با طول ریل، وزن چراغ‌ها و دستورالعمل سازنده هماهنگ شود. اتصالات سقف نیز باید توان تحمل وزن کل سیستم را داشته باشند.

بست و قطعات نصب

بسته به نوع ریل روکار، توکار یا آویز ممکن است به بست، پیچ، براکت یا قطعات مهار مخصوص نیاز باشد. استفاده از قطعات نصب مناسب به ترازشدن ریل و جلوگیری از حرکت یا افتادگی آن کمک می‌کند.

چگونه متعلقات مناسب را انتخاب کنیم؟

نقشه مسیر را مشخص کنید

پیش از خرید، شکل کامل مسیر را رسم کنید و طول شاخه‌های مستقیم، تعداد گوشه‌ها، انشعاب‌ها، تقاطع‌ها و نقاط ورود برق را مشخص نمایید. این کار از کمبود قطعه یا خرید رابط اشتباه جلوگیری می‌کند.

برای هر انتهای باز یک درپوش و برای هر محل اتصال، رابط متناسب با همان مسیر در نظر بگیرید.

ولتاژ سیستم را بررسی کنید

ولتاژ ریل، چراغ‌ها، درایور و رابط برق باید یکسان باشد. بسیاری از سیستم‌ها ۴۸ ولت هستند، اما وجود مدل‌های ۲۴ ولت و سایر ساختارها باعث می‌شود نتوان تمام تجهیزات مگنتی را به یکدیگر متصل کرد.

ابعاد و تعداد هادی‌ها را تطبیق دهید

عرض و عمق ریل، تعداد هادی‌های داخلی و شکل کانکتورها در سیستم‌های مختلف تفاوت دارد. نام مشابه قطعات یا شباهت ظاهری آن‌ها به معنی سازگاری نیست.

مطمئن‌ترین انتخاب این است که ریل، چراغ و متعلقات از یک برند و یک سری محصول تهیه شوند یا سازگاری آن‌ها به‌طور رسمی تأیید شده باشد.

توان درایور را محاسبه کنید

توان تمام چراغ‌های متصل به یک منبع تغذیه را جمع کنید. سپس درایوری با ولتاژ صحیح و توان کافی انتخاب کنید. اگر احتمال اضافه‌شدن چراغ در آینده وجود دارد، ظرفیت توسعه مسیر را نیز در محاسبه در نظر بگیرید.

بار مجاز ریل، رابط‌ها و درایور نباید از محدوده اعلام‌شده توسط سازنده بیشتر شود.

رنگ قطعات را هماهنگ کنید

بیشتر ریل‌ها و متعلقات در رنگ‌های مشکی و سفید تولید می‌شوند. بهتر است رابط‌ها، درپوش‌ها و تجهیزات قابل‌مشاهده هم‌رنگ ریل باشند تا مسیر ظاهر منظم و یکپارچه‌ای داشته باشد.

آیا متعلقات برندهای مختلف با یکدیگر سازگارند؟

لزوماً خیر. حتی اگر دو سیستم ولتاژ یکسانی داشته باشند، ممکن است ابعاد ریل، محل هادی‌ها، شکل کانکتور یا قفل مکانیکی آن‌ها متفاوت باشد. استفاده از قطعه ناسازگار می‌تواند موجب اتصال ناقص، لق‌شدن رابط یا آسیب به تجهیزات شود.

قبل از خرید، نام برند، سری محصول، ولتاژ و کد فنی ریل را با مشخصات قطعه مقایسه کنید.

متعلقات موردنیاز برای مسیر مستقیم

برای یک مسیر ساده معمولاً به قطعات زیر نیاز است:

• ریل با طول مناسب
• منبع تغذیه متناسب با مجموع توان چراغ‌ها
• رابط یا ورودی برق
• چراغ‌های مگنتی سازگار
• درپوش انتهایی
• تجهیزات نصب متناسب با نوع ریل

اگر مسیر از چند شاخه ریل تشکیل شده باشد، رابط مستقیم نیز موردنیاز خواهد بود.

متعلقات موردنیاز برای مسیر زاویه‌دار

در مسیرهای زاویه‌دار یا چندشاخه، علاوه بر تجهیزات اصلی باید از اتصال L، T یا X متناسب با نقشه استفاده شود. برای اجرای ریل آویز نیز کیت آویز و اتصالات نگهدارنده به مجموعه اضافه می‌شوند.

برای محاسبه توان و تعداد چراغ‌های سیستم از محاسبه روشنایی حاجی برقی استفاده کنید. برای طراحی مسیر، تعیین محل رابط‌ها و تهیه فهرست قطعات موردنیاز نیز می‌توانید از طراح برق آنلاین کمک بگیرید.

قیمت متعلقات چراغ مگنتی

قیمت متعلقات چراغ مگنتی به نوع قطعه، ولتاژ، توان درایور، جنس، رنگ، ابعاد، برند و ساختار سیستم بستگی دارد. رابط‌های ساده معمولاً قیمت کمتری از اتصالات چندجهته، منبع تغذیه و کیت‌های آویز دارند.

هنگام محاسبه هزینه سیستم، قیمت چراغ و ریل را به‌تنهایی در نظر نگیرید. تعداد رابط‌ها، درایور، درپوش‌ها و قطعات نصب نیز بخشی از هزینه نهایی پروژه هستند.

پرسش‌های متداول درباره متعلقات چراغ مگنتی

برای اجرای چراغ مگنتی چه متعلقاتی لازم است؟

ریل، منبع تغذیه، رابط برق، درپوش و قطعات نصب از تجهیزات پایه هستند. مسیرهای چندتکه یا زاویه‌دار به رابط مستقیم و اتصالات L، T یا X نیز نیاز دارند.

آیا هر درایوری برای چراغ مگنتی مناسب است؟

خیر. ولتاژ خروجی، توان، نوع کنترل و ساختار اتصال درایور باید با ریل و چراغ‌های سیستم هماهنگ باشد.

تفاوت رابط L و رابط سقف به دیوار چیست؟

رابط L معمولاً دو ریل را روی یک سطح با زاویه ۹۰ درجه متصل می‌کند؛ اما رابط سقف به دیوار برای ادامه مسیر میان دو سطح عمود بر یکدیگر طراحی شده است.

آیا رابط مستقیم برق را هم منتقل می‌کند؟

در بعضی سیستم‌ها رابط مستقیم اتصال مکانیکی و الکتریکی را هم‌زمان برقرار می‌کند و در برخی دیگر قطعات جداگانه وجود دارد. مشخصات محصول باید بررسی شود.

آیا می‌توان متعلقات برند دیگری را استفاده کرد؟

فقط در صورتی که سازگاری مکانیکی و الکتریکی آن با ریل و چراغ‌ها تأیید شده باشد. یکسان‌بودن ولتاژ به‌تنهایی کافی نیست.

توان مناسب درایور چگونه محاسبه می‌شود؟

مجموع توان چراغ‌های متصل را محاسبه کرده و منبع تغذیه‌ای با ظرفیت بالاتر و حاشیه اطمینان مناسب انتخاب کنید. مقدار دقیق باید با محدودیت‌های اعلام‌شده سازنده هماهنگ باشد
