فیوز مینیاتوری دنا C60 چیست؟

محصولی که در بازار با عنوان «فیوز مینیاتوری دنا» شناخته می‌شود، از نظر فنی یک کلید مینیاتوری یا MCB است. دنا الکتریک ایرانیان این محصول را با عنوان کلید مینیاتوری C60 در سبد تجهیزات الکتریکی خود عرضه می‌کند.

وظیفه اصلی این کلید حفاظت سیم‌کشی و مدار در برابر دو وضعیت مهم است: اضافه‌بار و اتصال کوتاه. در صورت عبور جریان خارج از محدوده مجاز، مکانیزم حفاظتی کلید عمل کرده و مدار را قطع می‌کند.

مدل‌های C60 دنا در جریان‌های نامی مختلف تولید می‌شوند و براساس نوع مدار می‌توان تعداد پل و منحنی قطع مناسب را انتخاب کرد.

مشخصات کلید مینیاتوری C60 دنا

یکی از تفاوت‌های مهم این دسته با یک صفحه عمومی فیوز مینیاتوری، مشخصات واقعی خانواده C60 دنا است.

مدل‌های متداول این سری دارای ویژگی‌هایی مانند موارد زیر هستند:

• جریان نامی در رنج 1 تا 63 آمپر
• عرضه در تیپ‌های B و C
• مدل‌های 1P، 2P، 3P و 4P
• قدرت قطع 6000 آمپر یا 6kA
• حفاظت مدار در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• مناسب برای نصب در تابلوهای توزیع برق متناسب با مشخصات هر مدار

بنابراین هنگام خرید، تنها عبارت «فیوز دنا» کافی نیست و مشخصاتی مانند C16، B10، تعداد پل و قدرت قطع باید دقیقاً بررسی شوند.

تفاوت فیوز مینیاتوری تیپ B و C دنا

کلیدهای مینیاتوری دنا در تیپ‌های B و C عرضه می‌شوند و تفاوت این دو به نحوه واکنش کلید در برابر جریان‌های لحظه‌ای مربوط می‌شود.

فیوز مینیاتوری تیپ B دنا

تیپ B حساسیت بیشتری نسبت به افزایش لحظه‌ای جریان دارد و معمولاً برای مدارهایی با جریان راه‌اندازی پایین‌تر مانند بسیاری از مدارهای روشنایی و بارهای مقاومتی مورد استفاده قرار می‌گیرد.

در منحنی استاندارد تیپ B، عملکرد لحظه‌ای مغناطیسی معمولاً در محدوده تقریبی 3 تا 5 برابر جریان نامی اتفاق می‌افتد.

فیوز مینیاتوری تیپ C دنا

تیپ C تحمل بیشتری در برابر جریان لحظه‌ای راه‌اندازی دارد و برای مدارهایی که در لحظه روشن شدن جریان بیشتری می‌کشند کاربرد بیشتری دارد.

عملکرد لحظه‌ای تیپ C معمولاً در محدوده تقریبی 5 تا 10 برابر جریان نامی قرار می‌گیرد.

به همین دلیل انتخاب بین B و C نباید صرفاً براساس قیمت یا موجودی انجام شود و نوع بار مدار اهمیت دارد.

آمپراژهای فیوز مینیاتوری دنا

خانواده کلیدهای مینیاتوری دنا در جریان‌های نامی متنوع عرضه می‌شود و رنج محصولات اعلام‌شده این برند از 1 تا 63 آمپر را پوشش می‌دهد.

از آمپراژهای متداول این خانواده می‌توان به مقادیری مانند:

1، 2، 4، 6، 10، 16، 20، 25، 32، 40، 50 و 63 آمپر

اشاره کرد.

وجود این رنج به معنی مناسب بودن هر آمپراژ برای هر مدار نیست. جریان نامی کلید باید با سطح مقطع سیم یا کابل، جریان طراحی مدار و نوع مصرف‌کننده هماهنگ باشد.

مدل‌های یک پل تا چهار پل دنا چه تفاوتی دارند؟

کلید مینیاتوری 1P دنا

مدل یک پل برای قطع و حفاظت یک مسیر فاز استفاده می‌شود و از مدل‌های رایج در تابلوهای برق تک‌فاز است.

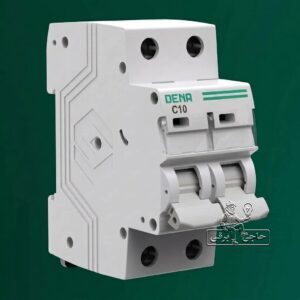

کلید مینیاتوری 2P دنا

مدل دو پل امکان قطع هم‌زمان دو مسیر را فراهم می‌کند و براساس طراحی تابلو می‌تواند در مدارهای تک‌فاز مورد استفاده قرار گیرد.

کلید مینیاتوری 3P دنا

مدل سه پل برای مدارهای سه‌فاز طراحی شده و سه فاز را به‌صورت هم‌زمان قطع می‌کند.

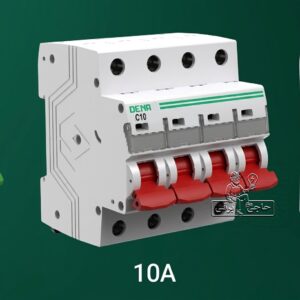

کلید مینیاتوری 4P دنا

مدل چهار پل در سیستم‌هایی استفاده می‌شود که طراحی تابلو نیازمند قطع هم‌زمان چهار مسیر است.

انتخاب تعداد پل باید براساس ساختار واقعی شبکه و نقشه تابلو انجام شود.

قدرت قطع 6kA در فیوز دنا یعنی چه؟

در کلیدهای مینیاتوری C60 دنا، عبارت 6000A یا 6kA به قدرت قطع اتصال کوتاه اشاره دارد.

این عدد را نباید با آمپراژ نامی کلید اشتباه گرفت. برای مثال یک کلید C25-6kA دارای جریان نامی 25 آمپر است، اما عدد 6kA به ظرفیت قطع جریان اتصال کوتاه آن مربوط می‌شود.

قدرت قطع موردنیاز باید با میزان احتمالی جریان اتصال کوتاه در نقطه نصب هماهنگ باشد.

کدهایی مانند C16 و B25 روی فیوز دنا چه معنایی دارند؟

خواندن کد روی کلید مینیاتوری کمک می‌کند مدل مناسب را سریع‌تر تشخیص دهید.

برای مثال:

C16

حرف C نشان‌دهنده منحنی قطع تیپ C و عدد 16 نشان‌دهنده جریان نامی 16 آمپر است.

یا در:

B25

حرف B بیانگر تیپ B و عدد 25 نشان‌دهنده جریان نامی 25 آمپر است.

در زمان خرید علاوه بر این کد باید تعداد پل و قدرت قطع محصول نیز بررسی شود.

فیوز مینیاتوری دنا برای چه مدارهایی استفاده می‌شود؟

بسته به آمپراژ، تیپ قطع و تعداد پل، کلیدهای مینیاتوری C60 دنا می‌توانند در مدارهای مختلف ساختمان و تابلو برق مورد استفاده قرار گیرند؛ از جمله:

• مدارهای روشنایی
• مدار پریزها
• تابلوهای توزیع برق
• مدارهای تک‌فاز
• مدارهای سه‌فاز
• برخی تجهیزات دارای جریان راه‌اندازی
• مدارهای کنترلی متناسب با مشخصات فنی کلید

مدل مناسب برای هر مورد باید براساس محاسبات مدار انتخاب شود و نمی‌توان یک آمپراژ ثابت را برای همه کاربردها توصیه کرد.

هنگام خرید فیوز مینیاتوری دنا به چه نکاتی توجه کنیم؟

اولین مورد آمپراژ کلید است. جریان نامی باید به شکلی انتخاب شود که علاوه بر تأمین نیاز مصرف‌کننده، از سیم یا کابل مدار نیز به‌درستی حفاظت کند.

دومین مورد تیپ B یا C است. نوع مصرف‌کننده و جریان لحظه راه‌اندازی مشخص می‌کند کدام منحنی عملکرد مناسب‌تر است.

سپس باید تعداد پل براساس تک‌فاز یا سه‌فاز بودن مدار و طراحی تابلو مشخص شود.

قدرت قطع 6kA نیز باید با شرایط شبکه و سطح اتصال کوتاه احتمالی محل نصب تطبیق داشته باشد.

فیوز مینیاتوری دنا یا کلید محافظ جان دنا؟

این دو تجهیز وظیفه یکسانی ندارند.

کلید مینیاتوری C60 برای حفاظت در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود، در حالی که کلید محافظ جان برای تشخیص جریان نشتی طراحی شده است.

به همین دلیل وجود یکی لزوماً جایگزین دیگری نیست و در طراحی اصولی تابلو ممکن است هر دو نوع حفاظت موردنیاز باشند.

انتخاب فیوز دنا برای تابلو برق

برای انتخاب صحیح ابتدا جریان بار، سطح مقطع سیم یا کابل و نوع مصرف‌کننده را مشخص کنید. سپس تیپ B یا C، جریان نامی، تعداد پل و قدرت قطع را با نیاز مدار مقایسه کنید.

اگر در حال طراحی یا بازسازی سیستم برق ساختمان هستید، طراح برق آنلاین حاجی برقی نیز می‌تواند برای برنامه‌ریزی بهتر مدارها و تجهیزات موردنیاز پروژه در کنار بررسی‌های تخصصی برق مورد استفاده قرار گیرد.

خرید فیوز مینیاتوری دنا از حاجی برقی

در دسته فیوز مینیاتوری دنا حاجی برقی می‌توانید مدل‌های مختلف کلید C60 را براساس آمپراژ، تیپ B یا C، تعداد پل و قدرت قطع بررسی و مقایسه کنید. توجه به این مشخصات کمک می‌کند به‌جای انتخاب صرفاً براساس نام برند یا قیمت، کلیدی متناسب با مدار و تابلو برق انتخاب شود.

8. جدول راهنمای انتخاب فیوز مینیاتوری دنا

مشخصه	گزینه‌های رایج در دنا	هنگام انتخاب
سری	C60	مشخصات کامل مدل بررسی شود
تیپ قطع	B و C	متناسب با نوع بار
جریان نامی	1 تا 63 آمپر	متناسب با بار و سیم مدار
تعداد پل	1P، 2P، 3P، 4P	متناسب با ساختار شبکه
قدرت قطع	6kA	متناسب با شرایط اتصال کوتاه
حفاظت اضافه‌بار	دارد	حفاظت حرارتی مدار
حفاظت اتصال کوتاه	دارد	عملکرد مغناطیسی کلید

9. پرسش‌های متداول FAQ

فیوز مینیاتوری دنا C60 چیست؟

C60 نام خانواده کلیدهای مینیاتوری دنا الکتریک ایرانیان است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود و در جریان‌ها و تعداد پل‌های مختلف عرضه می‌شود.

فیوز مینیاتوری دنا چند آمپر دارد؟

رنج اعلام‌شده این خانواده از 1 تا 63 آمپر است و شامل آمپراژهای متداولی مانند 6، 10، 16، 20، 25، 32، 40، 50 و 63 آمپر نیز می‌شود.

تفاوت تیپ B و C دنا چیست؟

تیپ B نسبت به جریان لحظه‌ای حساس‌تر است، در حالی که تیپ C امکان تحمل جریان راه‌اندازی بیشتری دارد. انتخاب آن‌ها باید براساس نوع بار مدار انجام شود.

قدرت قطع فیوز مینیاتوری دنا چقدر است؟

برای خانواده C60 مورد بحث، مدل‌های 6000 آمپر یا 6kA عرضه می‌شوند. قدرت قطع باید جدا از آمپراژ نامی کلید بررسی شود.

C16 دنا یعنی چه؟

C نشان‌دهنده تیپ منحنی قطع و عدد 16 نشان‌دهنده جریان نامی 16 آمپر است. تعداد پل و قدرت قطع نیز باید هنگام خرید بررسی شود.

فیوز دنا تک پل، دو پل، سه پل و چهار پل دارد؟

بله، خانواده کلیدهای مینیاتوری دنا در مدل‌های 1P، 2P، 3P و 4P عرضه شده است و تعداد پل مناسب به ساختار مدار بستگی دارد.

آیا کلید مینیاتوری دنا جای محافظ جان را می‌گیرد؟

خیر. کلید مینیاتوری برای حفاظت اضافه‌بار و اتصال کوتاه است، در حالی که محافظ جان وظیفه تشخیص جریان نشتی را دارد.
